本阀采用曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
 |
 |
| 单闸板陶瓷闸阀 | 双闸板陶瓷闸阀 |
陶瓷闸阀 应用规范

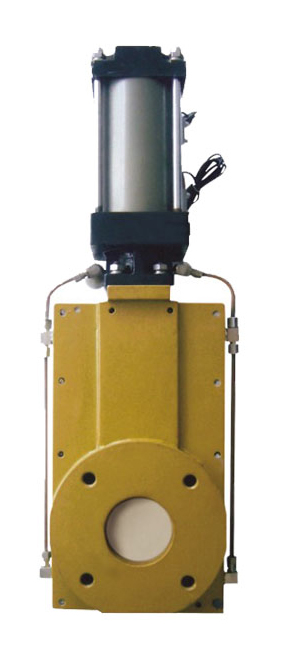

单闸板陶瓷闸阀
|
设计与制造
|
JB/T 8691
|
|
|
连接端尺寸
|
结构长度
|
厂商标准
|
|
法兰尺寸
|
厂商标准
|
|
|
检验与试验
|
GB/T JB/T8691
|
|
|
材料
|
碳钢
|
GB/T 12229
|
|
标志
|
GB/T 12220
|
|
|
供货
|
GB/T 12252
|
|

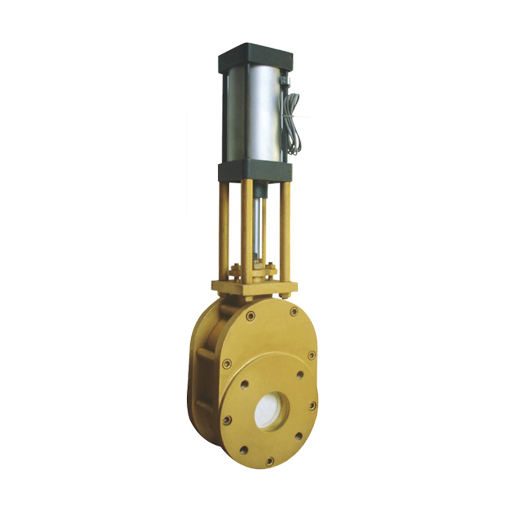

双闸板陶瓷闸阀
|
设计与制造
|
GB/T 12224
|
|
|
连接端尺寸
|
结构长度
|
厂商标准
|
|
法兰尺寸
|
JB/T 79.1
|
|
|
检验与试验
|
GB/T 9092
|
|
|
材料
|
碳钢
|
GB/T 12229
|
|
不锈钢
|
GB/T 12230
|
|
|
标志
|
GB/T 12220
|
|
|
供货
|
GB/T 12252
|
|

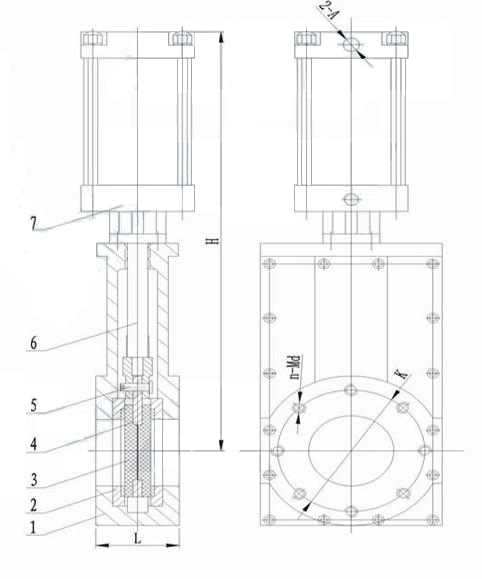

单闸板陶瓷闸阀 主要零件材料
|
序号
|
名称
|
材料
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
WCB
|
5
|
销轴
|
GB/T 882
|
|
2
|
阀座
|
A 105+工程陶瓷
|
6
|
阀杆
|
Q235+镀铬
|
|
3
|
阀板
|
合金钢+工程陶瓷
|
7
|
气动装置
|
|
单闸板陶瓷闸阀 主要外形尺寸
|
DN
|
PN(10kg)
|
L
|
K
|
H
|
n-Md
|
气缸进气孔2-A
|
|
50
|
10
|
100
|
125
|
320
|
4-M16
|
2-G1/4
|
|
65
|
100
|
145
|
345
|
4-M16
|
2-G1/4
|
|
|
80
|
100
|
160
|
380
|
8-M16
|
2-G1/4
|
|
|
100
|
100
|
180
|
440
|
8-M16
|
2-G1/4
|
|
|
125
|
100
|
210
|
465
|
8-M16
|
2-G1/4
|
|
|
150
|
100
|
240
|
620
|
8-M20
|
2-G1/4
|
|
|
200
|
100
|
295
|
650
|
8-M20
|
2-G1/4
|

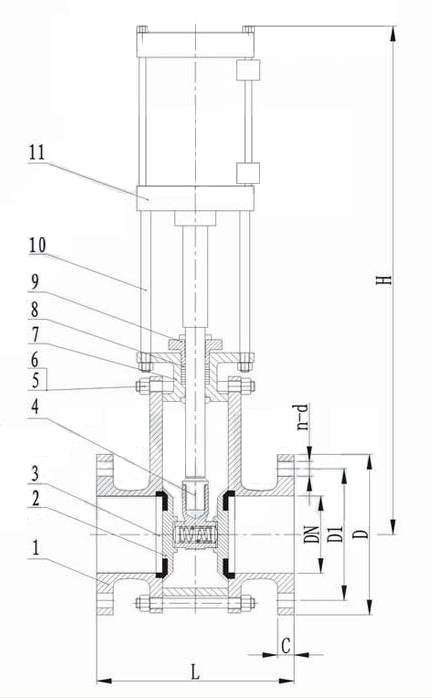

双闸板陶瓷闸阀 主要零件材料
|
序号
|
名称
|
材料
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
WCB
|
7
|
中阀体
|
WCB
|
|
2
|
阀板
|
复合工程陶瓷
|
8
|
填料
|
柔性石墨
|
|
3
|
阀座
|
复合工程陶瓷
|
9
|
填料压盖
|
2Cr13
|
|
4
|
阀杆
|
2Cr13
|
10
|
支架
|
Q235
|
|
5
|
双头螺栓
|
35CrMoVA
|
11
|
气动装置
|
|
|
6
|
螺母
|
25
|
|
||
双闸板陶瓷闸阀 主要外形尺寸
|
DN
|
PN(10kg)
|
L
|
D
|
D1
|
C
|
H
|
n-d
|
|
50
|
10
|
200
|
160
|
125
|
16
|
520
|
4-φ18
|
|
65
|
220
|
180
|
145
|
18
|
595
|
4-φ18
|
|
|
80
|
240
|
195
|
160
|
20
|
635
|
8-φ18
|
|
|
100
|
280
|
215
|
180
|
20
|
630
|
8-φ18
|
|
|
125
|
300
|
245
|
210
|
22
|
715
|
8-φ18
|
|
|
150
|
320
|
280
|
240
|
24
|
840
|
8-φ23
|
|
|
175
|
320
|
310
|
270
|
26
|
885
|
8-φ23
|
|
|
200
|
350
|
335
|
295
|
26
|
1155
|
8-φ23
|
|
|
250
|
400
|
405
|
350
|
30
|
1400
|
8-φ23
|
|
|
300
|
450
|
460
|
400
|
30
|
1800
|
12-φ23
|
