软密封闸阀 主要性能参数
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
|
Z41X-10
|
10
|
1
|
≤80
|
水
|
|
Z41X-16Q
|
16
|
1.6
|
≤80
|
水
|
软密封闸阀 主要零件材料
|
型号
|
材料
|
|||
|
阀体、阀盖
|
阀杆
|
衬胶闸板
|
填料
|
|
|
Z41X-10
|
灰铸铁
|
铬镍不锈钢
|
球墨铸铁（丁晴橡胶）
|
丁晴橡胶
|
|
Z41X-16Q
|
球墨铸铁
|
铬镍不锈钢
|
球墨铸铁（丁晴橡胶）
|
丁晴橡胶
|

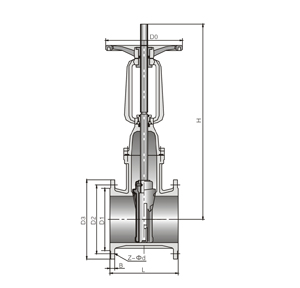

软密封闸阀 主要外形尺寸
Z41X-10 型明杆软密封闸阀
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
20
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
20
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
26
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
26
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
26
|
3
|
8×Φ23
|
|
250
|
330
|
395
|
350
|
319
|
28
|
4
|
12×Φ23
|
|
300
|
356
|
445
|
400
|
370
|
28
|
4
|
12×Φ23
|
|
350
|
381
|
505
|
460
|
429
|
30
|
4
|
16×Φ23
|
|
400
|
406
|
565
|
515
|
480
|
32
|
4
|
16×Φ28
|
|
450
|
432
|
615
|
565
|
530
|
32
|
4
|
20×Φ28
|
|
500
|
457
|
670
|
620
|
582
|
34
|
4
|
20×Φ28
|
|
600
|
508
|
780
|
725
|
682
|
36
|
5
|
20×Φ31
|
Z41X-16Q 型明杆软密封闸阀
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
19
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
19
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
19
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
180
|
156
|
19
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
19
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
19
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
20
|
3
|
12×Φ23
|
|
250
|
330
|
405
|
355
|
319
|
22
|
3
|
12×Φ28
|
|
300
|
356
|
460
|
410
|
370
|
24.5
|
4
|
12×Φ28
|
|
350
|
381
|
520
|
470
|
429
|
26.5
|
4
|
16×Φ28
|
|
400
|
406
|
580
|
525
|
480
|
28
|
4
|
16×Φ31
|
|
450
|
432
|
640
|
585
|
548
|
30
|
4
|
20×Φ31
|
|
500
|
457
|
715
|
650
|
609
|
31.5
|
4
|
20×Φ34
|
|
600
|
508
|
840
|
770
|
720
|
36
|
5
|
20×Φ37
|
