技术参数
|
公称压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
壳体试验压力(Mpa)
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封试验压力(Mpa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
|
最高进口压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口压力范围(Mpa)
|
最佳减压比0.6
|
|||||
|
渗漏量
|
0.5QMax
|
|||||
|
温量-压力等级
|
ANSI B16.34
|
|||||
执行机构
|
公称通径
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
配执行机构型号
|
ZKZ-310BC
|
ZKZ-410BC/ZKZ-510BC
|
ZKZ-510BC
|
ZKZ-610BC/ B+Z250/F1800
|
||||||||
|
行程
|
25
|
30
|
50/30
|
50
|
60
|
100
|
||||||
|
推力(N)
|
4000
|
6400/1600
|
16000
|
2500
|
||||||||
|
全行程时间(S)
|
20
|
32
|
37
|
62
|
||||||||
|
输入信号
|
4-20mA DC
|
|||||||||||
|
供电电源
|
220V 50Hz
|
|
380V 50Hz
|
|||||||||
|
基本误差()
|
≤±2.5
|
|||||||||||
|
基本误差()
|
≤±1.5
|
|||||||||||
|
基本误差()
|
≤3
|
|||||||||||
主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座
|
304
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
垫片
|
柔性石墨/1Cr18Ni9
|
|
导向套
|
2Cr13
|
|
填料
|
柔性石墨
|
|
螺栓
|
35CrMoA
|
|
螺母
|
45
|
流量系数Cv
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
15
|
20
|
35
|
60
|
70
|
110
|
150
|
230
|
420
|
540
|
710
|
1020
|

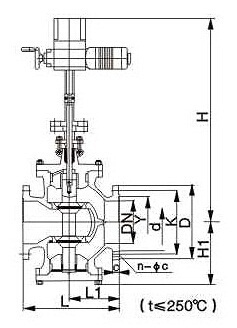

主要外形尺寸
PN1.6-4.0MPa
|
公称通径DN
|
外 形 尺 寸
|
|||
|
L
|
L1
|
H
|
Hl
|
|
|
50
|
300
|
150
|
880
|
190
|
|
65
|
340
|
170
|
890
|
205
|
|
80
|
380
|
190
|
910
|
215
|
|
100
|
400
|
215
|
950
|
240
|
|
125
|
430
|
225
|
990
|
275
|
|
150
|
450
|
230
|
1090
|
320
|
|
200
|
500
|
260
|
1160
|
340
|
|
250
|
550
|
285
|
1230
|
370
|
|
300
|
750
|
395
|
1370
|
460
|
|
350
|
850
|
445
|
1450
|
530
|
|
400
|
950
|
550
|
1570
|
660
|
|
500
|
1130
|
680
|
1780
|
800
|
PN6.4-16.0MOa
|
公称通径DN
|
外 形 尺 寸
|
|||
|
L
|
L1
|
H
|
Hl
|
|
|
50
|
300
|
150
|
880
|
200
|
|
65
|
340
|
170
|
890
|
215
|
|
80
|
380
|
190
|
910
|
225
|
|
100
|
400
|
215
|
950
|
250
|
|
125
|
430
|
225
|
990
|
285
|
|
150
|
450
|
230
|
1090
|
330
|
|
200
|
500
|
260
|
1160
|
355
|
|
250
|
550
|
285
|
1230
|
390
|
|
300
|
750
|
395
|
1370
|
480
|
|
350
|
850
|
445
|
1450
|
550
|
|
400
|
950
|
550
|
1570
|
700
|
|
500
|
1130
|
680
|
1780
|
820
|
